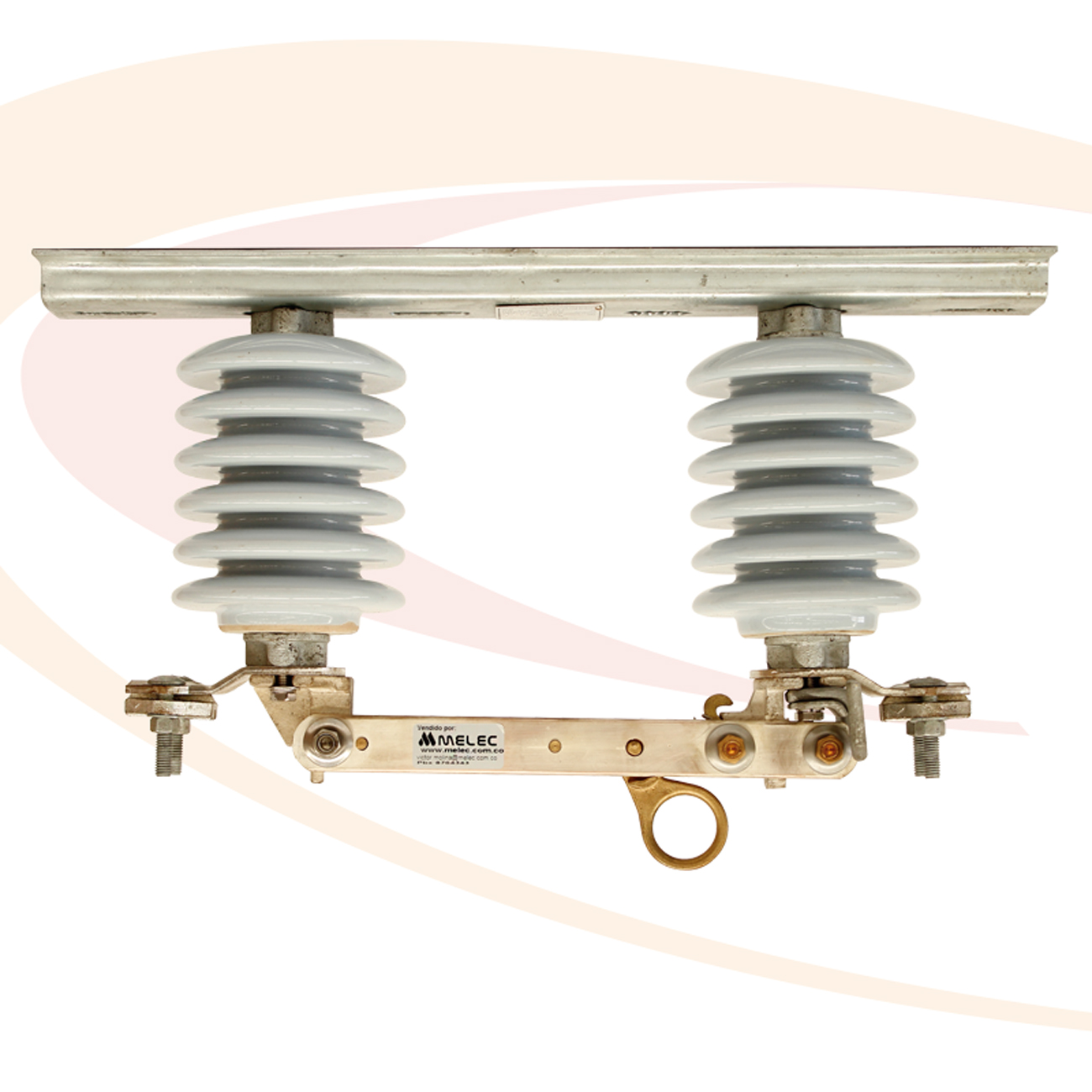

SECCIONADOR MONOPOLAR

SECCIONADOR MONOPOLAR
17,5/44 KV - 400/630 A

APLICACIÓN: Seccionador operado por pértiga para ser instalado en circuitos de distribución donde es necesario su seccionamiento o derivación. Permite efectuar maniobras sin carga o con carga mediante el uso de la herramienta tipo Loadbreak.

CARACTERÍSTICAS DE LOS COMPONENTES:

• CONTACTOS: Contactos de alta presión en bronce fundido tipo plata. La presión de contacto de acuerdo a las condiciones ambientales es permitida por los contactos en acero inoxidable tipo “BELLE VILLE”
• CUCHILLAS: Fabricadas en cobre electrolítico, montadas en paralelo en un conjunto reforzado por espaciadores distribuidos para resistir las más exigentes condiciones de operación.
• TERMINALES: Fabricados en bronce, con recubrimiento de plata y/o cadmio para ser utilizados con conductores de aluminio o cobre de #6 AWG a 500 MCM. Los seccionadores tipo SE-1 son fabricados para 400 y 630 Amperios y para tensiones desde 15 kV hasta 44 kV. Normas: IEC 129 – NCT 2157.
• APERTURA DE LAS CUCHILLAS: Las cuchillas están provistas de un seguro que limita la apertura a 90° grados.
• SEGURO DE ENGANCHE: Un efectivo mecanismo asegura las cuchillas, en la posición de cerrado, evitando la apertura accidental por vibraciones o esfuerzos de cortocircuito.
• AISLADORES: De porcelana sólida procesada en húmedo provistos de alta resistencia mecánica y dieléctrica.
• BASES: En la platina de hierro galvanizada en caliente. Los seccionadores se suministran con herrajes estándar para fijación a una cruceta. Bajo pedido se puede suministrar para montaje a (2) dos crucetas.
